Sensores de un auto: qué mide cada uno, cómo avisa una falla y qué dice el OBD-II
Qué mide cada sensor de un auto, del MAF a la sonda lambda y el TPMS, qué síntomas da al fallar y cómo lees la luz de check engine con OBD-II.
En esta nota
Los sensores de un auto son dispositivos que convierten una magnitud física (temperatura, presión, caudal de aire, oxígeno, giro, aceleración o distancia) en una señal eléctrica para la unidad de control. Con ese dato la computadora decide cuánto combustible inyectar, cuándo liberar un freno o cuándo inflar un airbag.
¿Cómo funcionan los sensores de un auto?
Cada sensor traduce lo que mide a una tensión, una resistencia o una frecuencia, y la unidad de control compara ese valor con un rango esperado. Dentro del rango, corrige inyección, encendido o frenado. Fuera de él, guarda un código de falla y sigue con valores de reserva, con menos potencia o más consumo.
Ese cálculo lo hace un microcontrolador automotriz, mucho más modesto que un procesador de alto rendimiento de escritorio.
¿Qué mide cada sensor del motor de un auto?
Los sensores del motor ajustan la mezcla de aire y combustible y el momento de la chispa. Los de uso habitual son ocho: MAF, MAP, sonda lambda, temperatura del refrigerante, posición del cigüeñal (CKP), posición del árbol de levas (CMP), detonación y TPS. Un motor que usa solo MAP o solo MAF baja a siete.

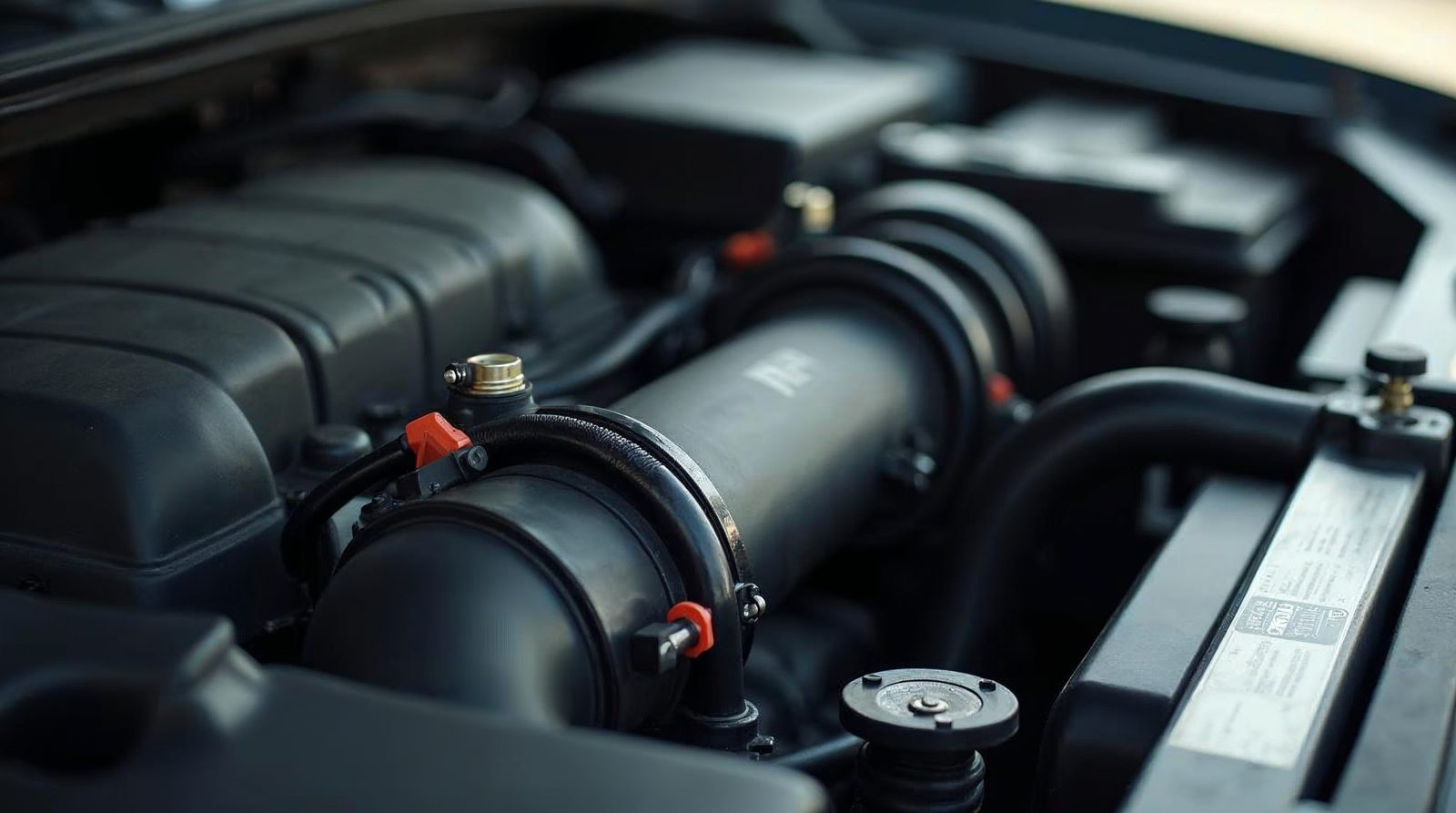

MAF y MAP, los sensores que miden el aire
El sensor MAF mide la masa de aire que entra al motor con un hilo calentado por encima de la temperatura ambiente: el aire lo enfría y la variación de corriente indica el caudal. El MAP mide la presión en el múltiple de admisión.
Sonda lambda y temperatura del refrigerante
La sonda lambda mide el oxígeno de los gases de escape e indica si la mezcla salió rica o pobre. Su cerámica de zirconia conduce iones de oxígeno solo por encima de unos 350 °C, y la mayoría trae una resistencia calefactora para llegar a esa temperatura en el arranque en frío. El sensor de temperatura del refrigerante es un termistor NTC con un rango habitual de -40 a +130 °C (su resistencia baja cuando el motor se calienta).
Cigüeñal, árbol de levas, detonación y TPS
Los sensores CKP y CMP cuentan los pulsos de una rueda dentada. La frecuencia da las revoluciones y un diente de referencia marca la posición absoluta de cada pistón.
El sensor de detonación, casi siempre piezoeléctrico, detecta la vibración de una combustión irregular, y la computadora atrasa el encendido. El TPS mide el ángulo de apertura de la mariposa.
¿Qué sensores de un auto protegen a los ocupantes?
Los sensores de velocidad de rueda alimentan el ABS y el control de estabilidad, los acelerómetros miden la desaceleración que decide el inflado del airbag y el TPMS vigila la presión de los neumáticos.
Velocidad de rueda, ABS y airbag
Cada rueda tiene un anillo dentado o magnético y un captador inductivo o de efecto Hall. El ABS compara las cuatro lecturas y, cuando una rueda desacelera mucho más rápido que las otras, libera presión en ese freno para que no se bloquee.
La norma FMVSS 208 pide un indicador de disponibilidad del airbag visible desde el puesto de conducción y con autocontrol. En Brasil, las resoluciones 311/2009 y 380/2011 del Contran hicieron obligatorios el airbag frontal y el ABS en la producción de autos nuevos desde el 1 de enero de 2014.
TPMS y el umbral del 25% de presión
El TPMS tiene que encender su luz cuando la presión de una o más ruedas cae 25% o más por debajo de la recomendada por el fabricante, en un plazo no mayor a 20 minutos. Así lo fija la norma FMVSS 138 de la NHTSA, obligatoria en vehículos livianos fabricados desde el 1 de septiembre de 2007.
La norma distingue dos avisos. Si la luz parpadea entre 60 y 90 segundos y después queda fija, falló el propio sistema; si queda fija desde el arranque, falta aire.
¿Qué sensores usan los sistemas ADAS?
Los sistemas de asistencia a la conducción, o ADAS, leen el entorno con radar, cámara, ultrasonido y LiDAR. En la Unión Europea, el Reglamento (UE) 2019/2144 exige desde el 7 de julio de 2024, en todo auto nuevo, frenado de emergencia autónomo y un sistema de emergencia de mantenimiento de carril.
- Radar: mide distancia y velocidad relativa del vehículo de adelante y atraviesa la niebla.
- Cámara: sensor CMOS o CCD que lee carriles y señales.
- Ultrasonido: emite entre 40 y 250 kHz, mide el eco y domina en el estacionamiento.
- LiDAR: tiene mucha más resolución que el radar, pero la lluvia, el humo y la niebla densa dispersan sus pulsos de luz.
¿Qué pasa cuando falla un sensor del auto?
Con la sonda lambda dañada, según DENSO, la computadora ignora su señal y trabaja en lazo abierto, sin corregir la mezcla con el oxígeno medido en el escape.
Síntomas de falla de cada sensor de un auto
| Sensor | Síntoma típico de falla |
|---|---|
| MAF | Ralentí inestable, tirones, humo negro, se apaga tras arrancar |
| MAP | Pérdida de potencia y vacilación al acelerar |
| Sonda lambda | Luz de check engine, más consumo, HC y CO altos en la prueba de emisiones |
| Temperatura del refrigerante | Ralentí alto, más consumo, arranque difícil |
| CKP / CMP | Se apaga en marcha, arranque intermitente o nulo |
| TPS | Tirones, mala aceleración, arranque difícil |
| Velocidad de rueda | Luz de ABS, ruedas que se bloquean al frenar fuerte |
| Radar o cámara | Aviso de sensor bloqueado y asistencia desactivada |
Según DENSO, un MAF con el conducto sucio puede hacer que el motor ande mal y se apague sin guardar ningún código. Un escáner sin códigos no descarta ese sensor.

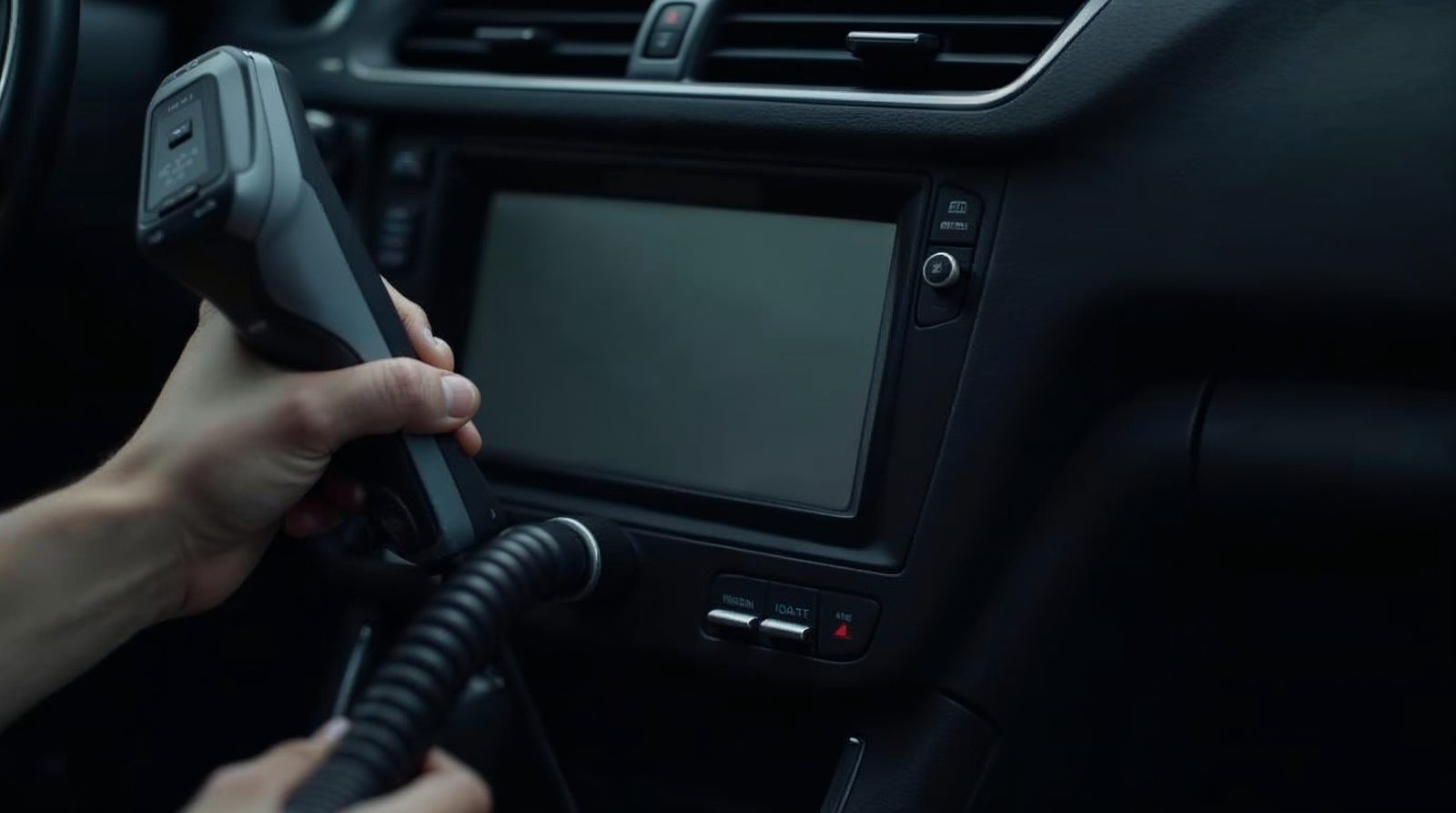

¿Qué lee el escáner OBD-II cuando se enciende la luz de check engine?
La luz de check engine es la salida visible del OBD-II, el diagnóstico a bordo que vigila los componentes ligados a las emisiones. Según la California Air Resources Board, es obligatorio en Estados Unidos desde el modelo 1996 en gasolina y 1997 en diésel; luz fija indica una falla y luz que parpadea, una que puede dañar el catalizador.
El OBD-II trajo un conector estándar bajo el tablero y códigos iguales para todas las marcas. Los de tren motriz empiezan con P, los P0 son genéricos y las fallas de cigüeñal y árbol de levas van de P0335 a P0349.
Términos relacionados con los sensores de un auto
Tres términos de los informes de diagnóstico:
- EOBD: la versión europea del diagnóstico a bordo, creada por la Directiva 98/69/CE.
- SAE J1979: la norma que define los modos de prueba y la comunicación con el escáner, desarrollada para vehículos de 1996 en adelante.
- Efecto Hall: el principio de los captadores que generan tensión ante un campo magnético.
¿Qué no significa un código de falla?
Un código señala qué lectura quedó fuera de rango y deja abierta la causa. Un P0335 puede venir del sensor de cigüeñal, de su cableado o del conector: cambiar el sensor sin medir el circuito es el error típico. Y el OBD-II vigila emisiones, así que airbag, TPMS y ADAS avisan con testigos propios.
¿Cuándo una luz de sensor exige ir al taller?
El tipo de luz marca la urgencia.
- Check engine que parpadea: taller ese mismo día.
- Check engine fija con el motor parejo: lectura con escáner OBD-II antes de cambiar piezas.
- TPMS fija: mide la presión de las cuatro ruedas con manómetro, en frío.
- Airbag encendida: taller antes del próximo viaje, porque el sistema puede no estar disponible.
Borrar el código con un escáner de bolsillo no sirve cuando la luz vuelve. En el TPMS, la luz recién salta con 25% menos de presión.
Preguntas frecuentes
¿Cuántos sensores tiene un auto?
Ninguna norma fija un número: el motor usa siete u ocho sensores y el ABS lleva uno por rueda.
Lo verificable es el piso legal. En la Unión Europea, todo auto nuevo desde el 7 de julio de 2024 debe traer detección en marcha atrás con cámara o sensores; en Brasil, ABS y airbag son obligatorios en la producción desde el 1 de enero de 2014.
¿Cómo saber si un sensor del auto está dañado?
Conecta un escáner OBD-II y lee el código guardado. Después mide el sensor con multímetro, como indica HELLA: en el de temperatura del refrigerante, la resistencia tiene que bajar a medida que el motor se calienta.
¿Un escáner OBD-II sirve para cualquier auto?
Sirve en autos con OBD-II o EOBD. En Europa, la Directiva 98/69/CE lo exigió en los autos a gasolina matriculados desde el 1 de enero de 2001 y en los diésel de hasta 2.500 kg desde 2004.
